Die Digitalisierung ist die zweite Stufe der Signalerfassung

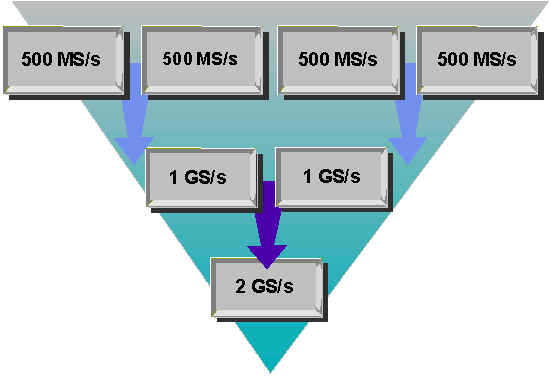

| Abtastrate Die AD-Wandler digitalisieren das vom Verstärker aufbereitete Signal. 4 AD-Wandler mit jeweils 500 MS/s Abtastfrequenz können auf 2 Kanälen mit 1 GS/s oder einem Kanal mit 2 GS/s beim Classic 9500 erfassen. Bei periodischen Signalen stehen für jeden Kanal 5 GS/s zur Verfügung. |
 |
 |

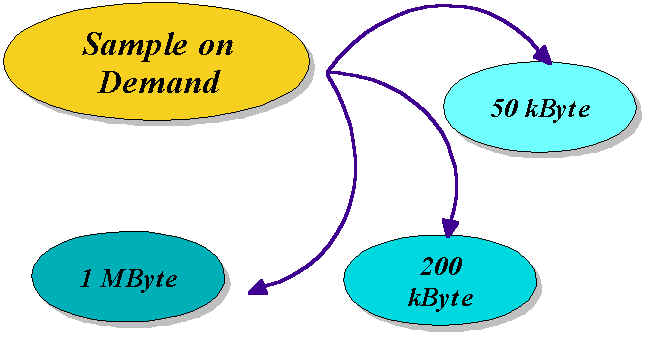

Speichertiefe Drei Speichergrößen sind für Classic verfügbar. Die S-Version verfügt über 50 KByte Speichertiefe pro Kanal, die M-Version über 200 KByte Speichertiefe pro Kanal und die L-Version über 1 MByte Speichertiefe pro Kanal. Damit lassen sich komplexe Signale mit hoher zeitlicher Auflösung darstellen |
| Sample on Demand Die Sample on Demand Technik erweitert die Speichertiefe auf virtuelle Gigabyte. Bei Signalaktivität wird der Speicher gefüllt, bei Inaktivität gewartet bis zur nächsten Aktivität. Eine Uhr erfaßt den zeitlichen Zusammenhang und ermöglicht auch mathematische Analysen über die Signalpausen hinweg. |
|
 |

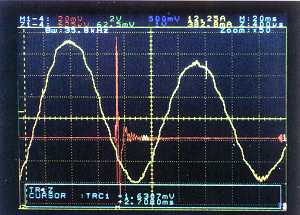

Dithering Ein hochwertiges Dithering System vermag beim Classic 6100 die Auflösung des AD-Wandlers auf effektive 10,8 Bit (nominell 12 Bit) zu erhöhen. Ein absoluter Spitzenwert, der feinste Signaldetails offenbart. |
